RESINDEK® XSPAN®

PANELES ESTRUCTURALES PARA PLATAFORMAS INDUSTRIALES

ResinDek Xspan es un panel de 1 3.175mmde grosor que ofrece el aspecto, la capacidad de mantenimiento y el rendimiento de ResinDek en un sistema de piso estructural donde no se requiere una subestructura de lámina acanalada. El sistema de piso estructural ResinDek Xspan ha sido ampliamente probado y puede soportar 125 psf de carga con soportes a 32 " c-c y cargas de transpaleta de 2,300 lb lámina estructural B-deck. Consulte la tabla a continuación para conocer las cargas uniformes permitidas y las cargas de transpaletas rodantes.


DESCRIPCIÓN DE PRODUCTO

Los paneles para pisos ResinDek Xspan han sido aprobados por los Oficiales del Código IBC para su uso como sistema de pisos estructurales en ciertas aplicaciones. Los soportes estructurales deben ser revisados y aprobados por Cornerstone Specialty Wood Products, LLC® y deben ser capaces de soportar cargas de piso a intervalos específicos. Para obtener más detalles, llámenos o llame a los funcionarios del código de construcción local.

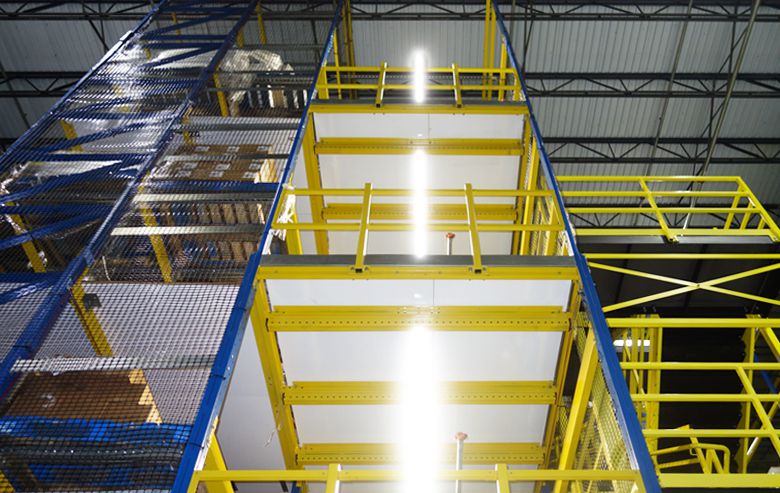

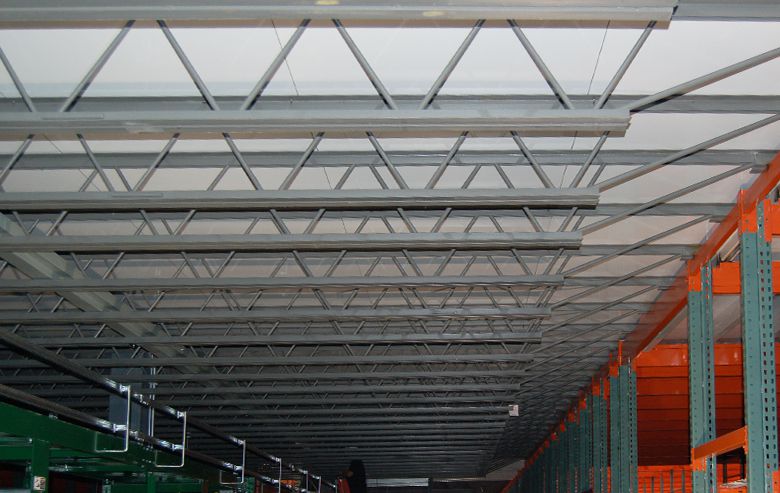

Los paneles para pisos ResinDek se fabrican a medida y están disponibles en tamaños de hasta 1.22m x 3.05m (1220 mm x 3048 mm) con nuestros revestimientos patentados y hasta 1.22m x 2.44m (1220 mm x 2438 mm) con nuestra superficie de acero MetaGard® para condiciones extremas de desgaste. La parte inferior viene sin terminar de serie. Para mejorar la iluminación, está disponible como opción un blanco de alto brillo, como se muestra en las imágenes de esta página. Las configuraciones de machimbrado de ResinDek promueven transferencias efectivas de carga de panel a panel. Cuando sea necesario, las configuraciones de machihembrado están disponibles en los 4 lados.

Los paneles para pisos ResinDek Xspan se fabrican a medida con fibras de madera procesadas y clasificadas especialmente, resinas personalizadas sin formaldehído y un emulsionante de cera para resistencia a la humedad. Los ingredientes se combinan y comprimen a una presión y temperatura extremadamente altas, lo que da como resultado un panel con propiedades físicas superiores y está respaldado por una garantía de producto de 10 años.

Lea lo que dijo un director de almacén para un centro de distribución de almacenamiento en frío sobre ResinDek Xspan y por qué instalaron más de 375,000 pies cuadrados de ResinDek Xspan en tres de sus centros de distribución. O simplemente llámenos para una cotización 513.772.5560.




ResinDek Xspan - Cargas uniformes permisibles por vano en mm*

Unidad de medida 400 600 800 1000 1200
kg/m2 1830 1100 600 375 245


ResinDek Xspan - Cargas de transpaletas permisibles por vano en mm**

Unidad de medida 400 600 800 1000 1200
kg/m2 1360 1225 1040 900 680

* Todas las cargas admisibles se basan en una condición de dos vanos – Comuníquese a Cornerstone para otras condiciones de vanos.

** Las cargas de transpaletas permisibles incluyen la carga variable + el peso de la propia transpaleta.


ACABADOS OPCIONALES SISTEMAS DE FIJACIÓN HISTORIAS DE ÉXITO DESCARGARS

ACABADOS OPCIONALES

PARA EQUIPOS PESADOS, ALMACENAJE, CARROS Y TRASPALETAS

PARA TRÁFICO ROBÓTICO AGV Y AMR


SISTEMAS DE FIJACIÓN

TORNILLOS PUNTA DE BROCA

Para la instalación convencional de los pisos ResnDek utilice el atornillador vertical y los tornillos en tira de Cornerstone Specialty Wood Products, Cornerstone Specialty Wood Products, LLC®. Esta herramienta no solo le ahorrará hasta un 40% en costos de fijación, sino que también reducirá la fatiga de la instalación con su diseño ergonómico.

Los tornillos están diseñados para brindar resistencia, durabilidad y fácil instalación. No se requiere avellanar ni perforar previamente, ya que las alas que están cerca de la parte superior del eje, realizan la cavidad para la cabeza. Las cabezas y puntas cuadradas número 2 perforan fácilmente láminas acanaladas calibre 12 y están diseñadas para perforar las capas de madera y acero antes de que las roscas se enganchen, evitando así que los paneles se levanten.

Además, nuestros tornillos en tira ofrecen las siguientes ventajas:

  • Profundidad de tornillo más uniforme con mayor control y ajustes
  • Puntas de tornillo fáciles de cargar
  • Reemplazos de punta de broca rápidos y fáciles
  • Requiere una formación mínima
  • Tornillo de calibre no. 10
  • Recubrimiento de zinc para ambientes de alta humedad resistente a la corrosión
  • Su elección de tornillos grises o beige

SISTEMA DE SUJECIÓN INFERIOR INVISI-LOC®

Invisi-Loc ofrece confiables entrepisos de exhibición sin sujetadores visibles, económicos y fáciles de instalar. El sistema de sujeción Invisi-Loc monta sujetadores debajo del sistema de pisos, ocultando los agujeros de tornillos no deseados en la parte superior. Además, cuando se instala con nuestra lámina estructural prebarrenada, se reduce el tiempo de instalación y se eliminan las virutas de metal potencialmente peligrosas.

  • Se requieren 20 sujetadores Invisi-Loc por hoja de 1.22m x 2.44m. Una herramienta de instalación neumática y un compresor de aire estándar de servicio mediano para suministrar la potencia requerida.
  • La lámina acanalada está prebarrenada y se fija a la estructura como cualquier otra lámina estrcutural, ya sea, por medio de tornillos punta de broca o soldadura.
  • Todas las herramientas de instalación neumática se pueden alquilar o comprar en Cornerstone Specialty Wood Products, LLC.
  • Cuando se instala de acuerdo con las especificaciones de Cornerstone Specialty Wood Products, LLC, el sistema de sujeción inferior Invisi-Loc® tiene una garantía de 10 años.

TORNILLOS EN TIRAS PARA LÁMINA ACANALADA ESTRUCTURAL

Los tornillos para B-Deck funcionan mejor en vigas de acero formado y acero estructural de menos de 4.76mm de espesor. En valles de menos de 63.5mm de ancho no es posible utilizar la pistola de tornillos. Comuníquese con Cornerstone Specialty Wood Products, LLC para obtener información adicional.

Nota: Hay sistemas de sujeción adicionales disponibles; comuníquese con Cornerstone Specialty Wood Products, LLC® para obtener más información.
